轉鼓格柵
工作原理
ZG-Ⅰ型
該設備與水平面成35度安裝在水渠中，污水從轉鼓的端頭流入鼓中，水通過轉鼓側面的柵縫流出，格柵將水中的懸浮物、漂浮物等留在轉鼓中，轉敏以一定的速度旋轉，鼓的上方有尼龍刷和沖洗水噴嘴，將柵渣清除井通過螺旋輸送運轉擠干，脫水，運至上端排料斗，經輸送機運走。
ZG-Ⅱ型
設備與水平面成35度安裝在水渠中，污水從格柵開式端口流經柵條進入渠道中，柵條將固體污物截留，到一定的水位差時，定位在中心軸上的旋轉耙在柵鼓內旋轉，旋轉耙耙齒插入格柵條內將格柵條清潔，并帶動向上運轉，當運行至高點時，所有柵渣落入中央柵渣螺旋槽內，并通過中央柵渣螺旋槽內螺旋輸送壓榨機擠干、脫水，并運至上端排料斗排出。
特點
1.清渣徹底，分離效率高。
2.過濾面積大，水力損失小。
3.集多種功能于一體，結構緊湊。
4.全不銹鋼結構，維護工作量小。
用途
該設備廣泛適用于城市污水、工業廢水、食品加工業，造紙業等污水處理工程。該設備將水源取水口漂浮物和沉積物打撈清除，并將柵渣擠干脫水后推出。

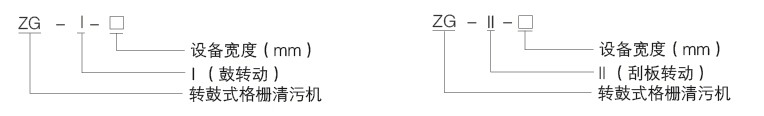

型號說明

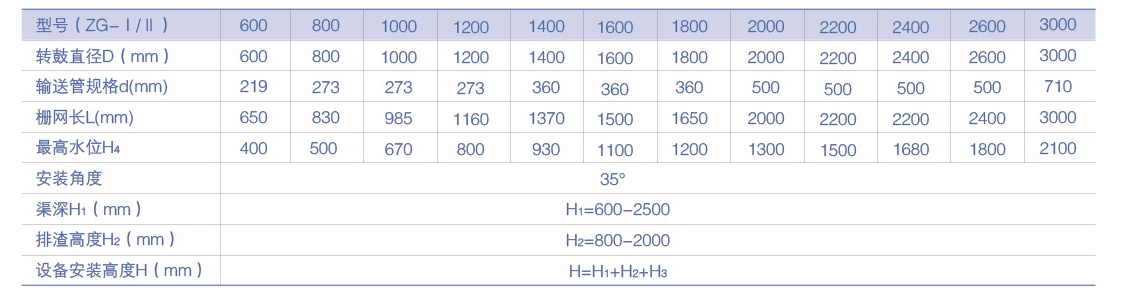

技術參數及安裝尺寸
